슬림 LED바 모듈 셀프 설치 연결방법 DIY


"5050칩 12V 슬림 LED바 모듈칩 셀프 설치 작업 DIY.

LED모듈 연결방법 "

집에서 간접조명이 필요해서 조명을 알아보던 중에

딱 맞는 사이즈가 없어서 LED바를 알아보게 되었습니다.

LED바 연결 방법이 어렵지 않고 자기가 원하는 사이즈에

맞게 잘라서 쓸 수 있다는 장점이 있어서 선택하게 되었어요.

12V 5050칩 슬림 LED바 모듈칩과 부자재와 아답터를 인터넷에서 구매했습니다.

구매한 사이트는 간접 광고가 될 것 같아서 밝히지 않겠습니다.

12V 5050칩 슬림 LED바 30구 단색(6mmX50cm) * 3개

클립 단색 확장선 * 2개

클립 단색 연결잭(암) * 1개

12V 3A 전원 아답터 * 1가

총 가격은 배송비까지 포함해서 18000원 정도에 구매했습니다.

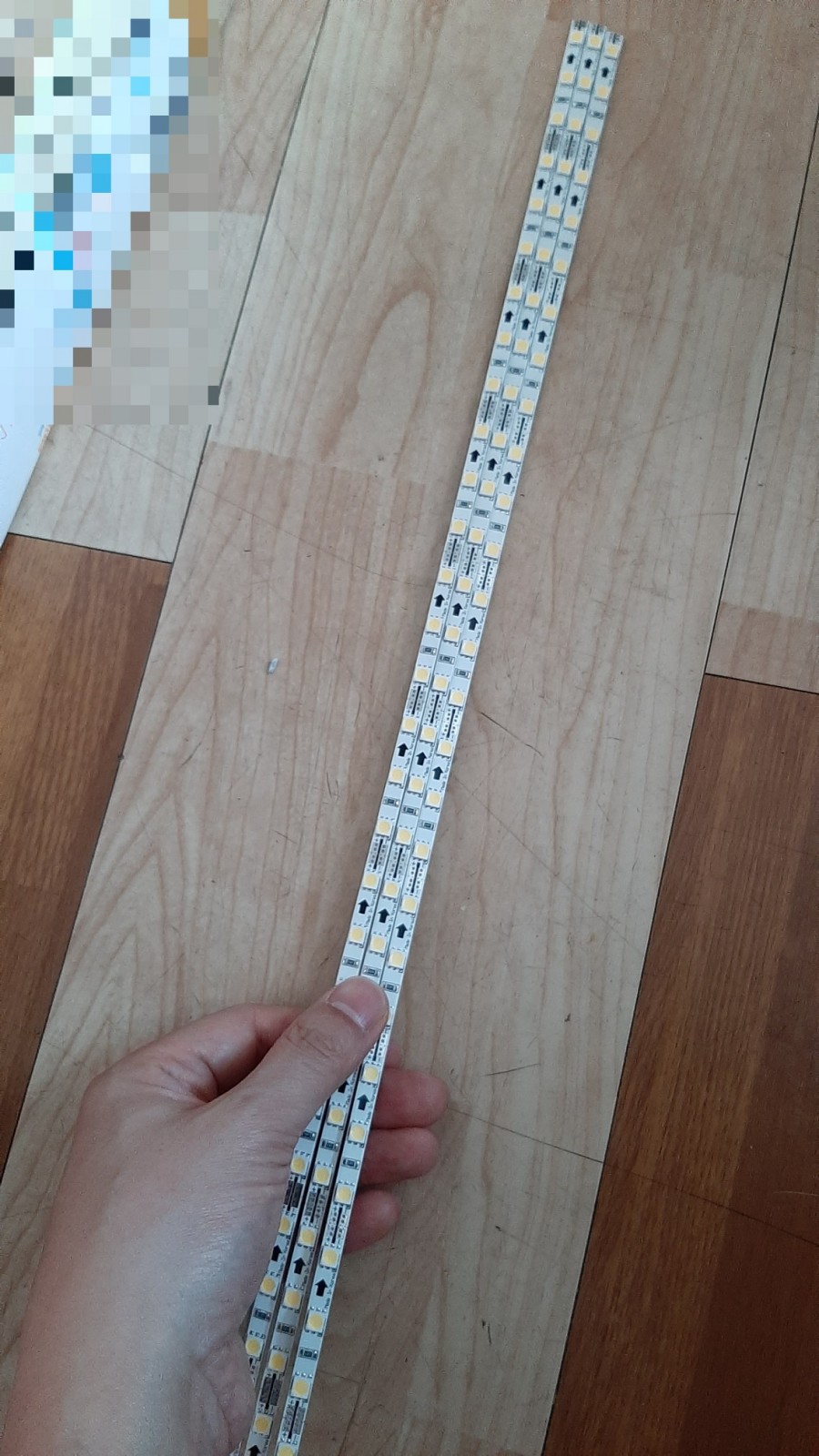

5050칩 슬림 LED바입니다.

3개 주문했는데 3개가 붙어있어서 가위로 잘라서 분리했습니다.

LED바 길이가 하나당 50cm이고 LED가 30개 달려있어요.

색상은 주광색(흰색) 6500K입니다.

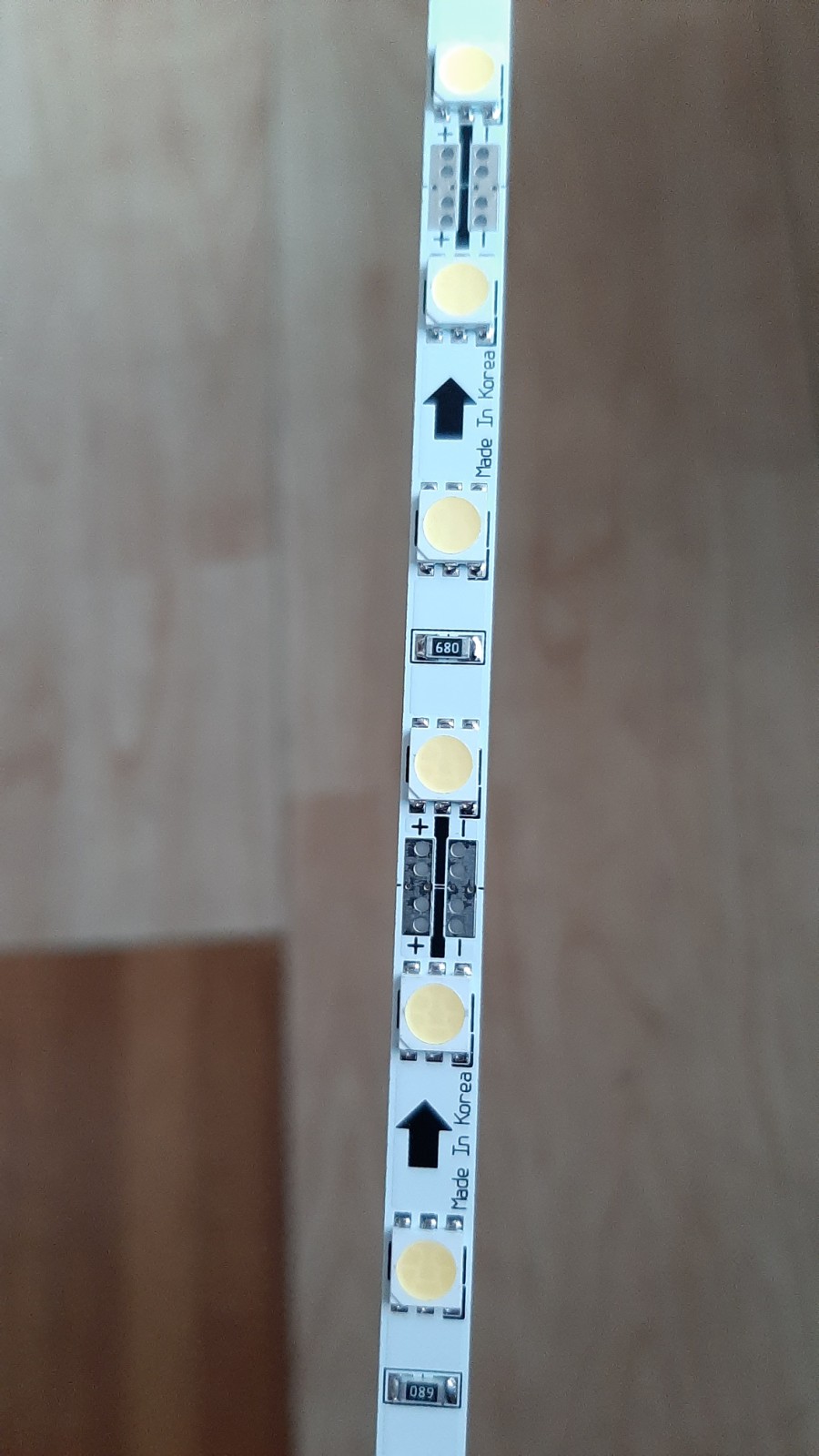

LED칩을 확대해서 보면 이렇게 생겼습니다.

메드인 코리아(Made In Korea)라고 적혀있네요. ㅎ

재단을 원하시면 + -가 표시되어 있는 점선 부분을 가위로 자르시면 됩니다.

다른 곳을 자르시면 안됩니다. LED바를 못써요.

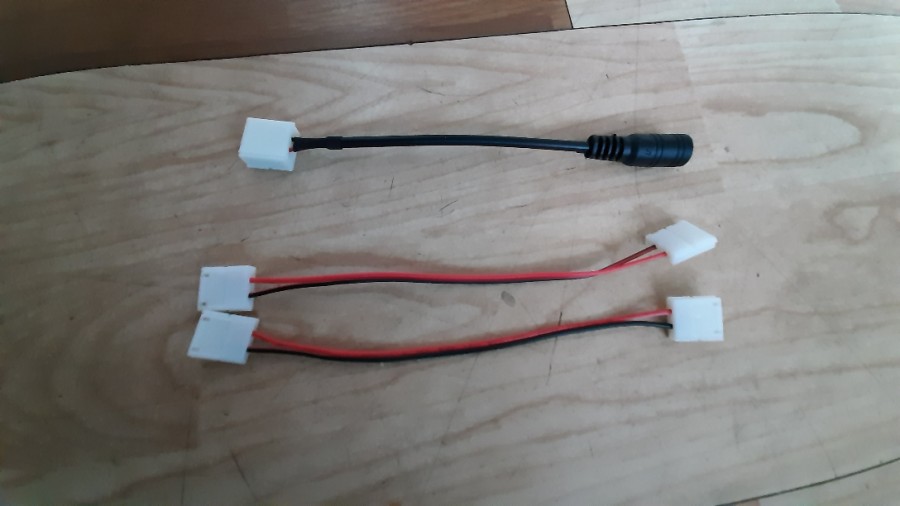

클립 단색 확장선 (연결 커넥터) 2개, 클립 단색 연결잭(암)입니다.

클립 단색 화장선을 두 개의 LED칩을 연결할 때 사용하는 것이고

클립 단색 연결잭(암)은 전원 아답터와 연결할 때 사용하는 것입니다.

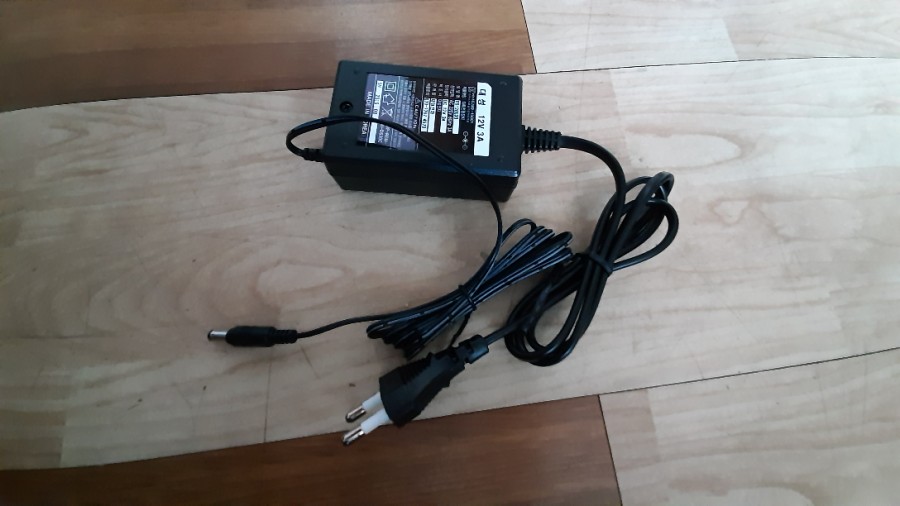

12V 3A 전원 아답터입니다.

LED모듈칩이 12V용이니 당연히 전원도 12V를 사용해야겠죠.

LED모듈칩 길이가 1.5m 정도면 전류 3A의 아답터를 써야 한다고 해서 3A 짜리로 구매했습니다.

클립 단선 연결선은 이렇게 생겼습니다.

뚜껑을 열어서 홈에다가 LED칩을 끼워서 뚜껑을 닫는 방식입니다.

어라? 근데 클립 단선 연결선 규격이 LED모듈칩 규격하고 맞지가 않네요. 헐~

맞는 걸 제대로 보내주던가 이게 뭡니까~?!

반품할 시간도 없고 반품하기도 귀찮아서 그냥 손을 봐서 쓰기로 했습니다.

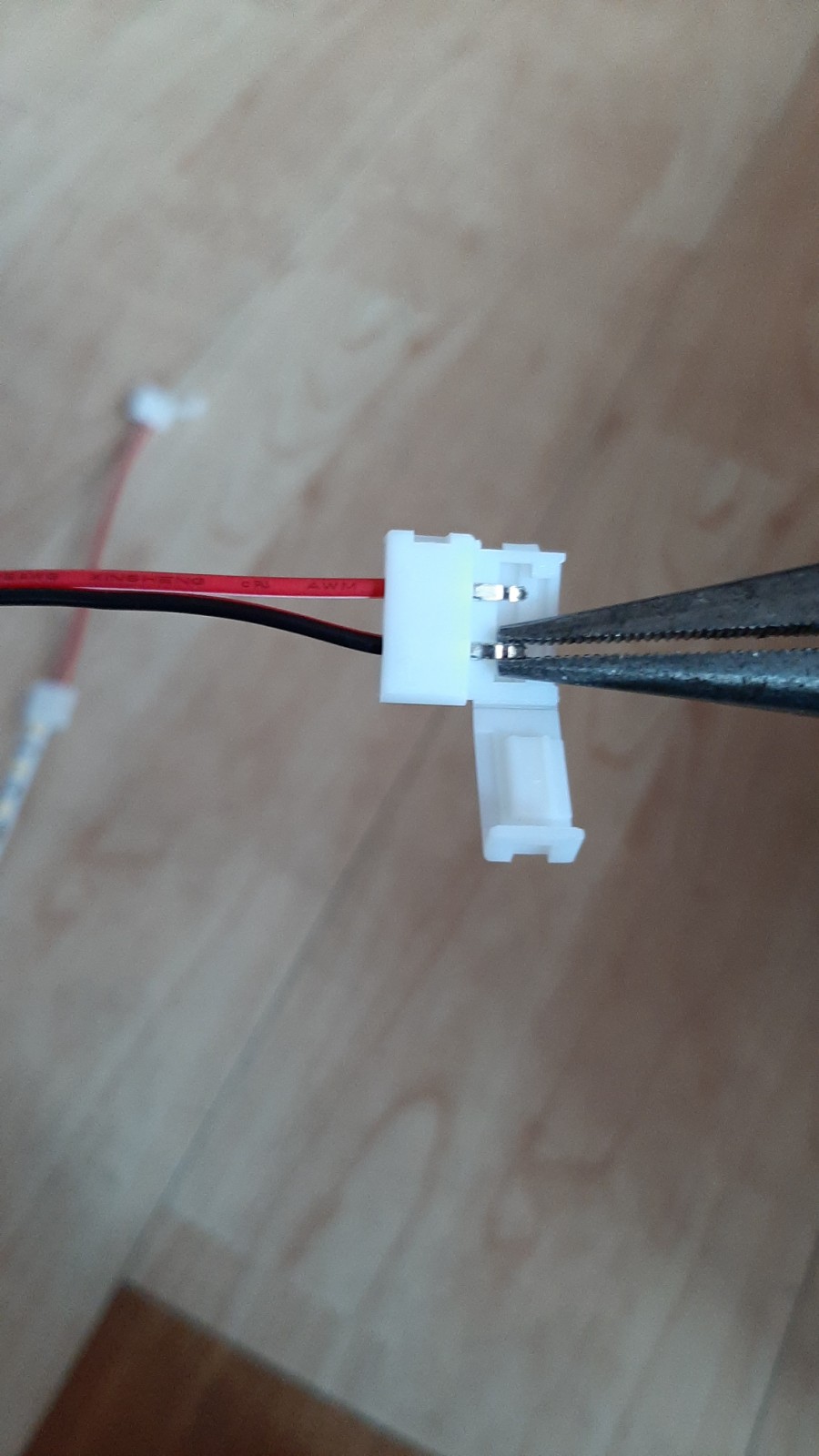

롱노즈로 철로 된 부분을 약간 안쪽으로 구부립니다.

이때 너무 힘을 주고 구부리면 철이 부려질 수 있으니 조심!

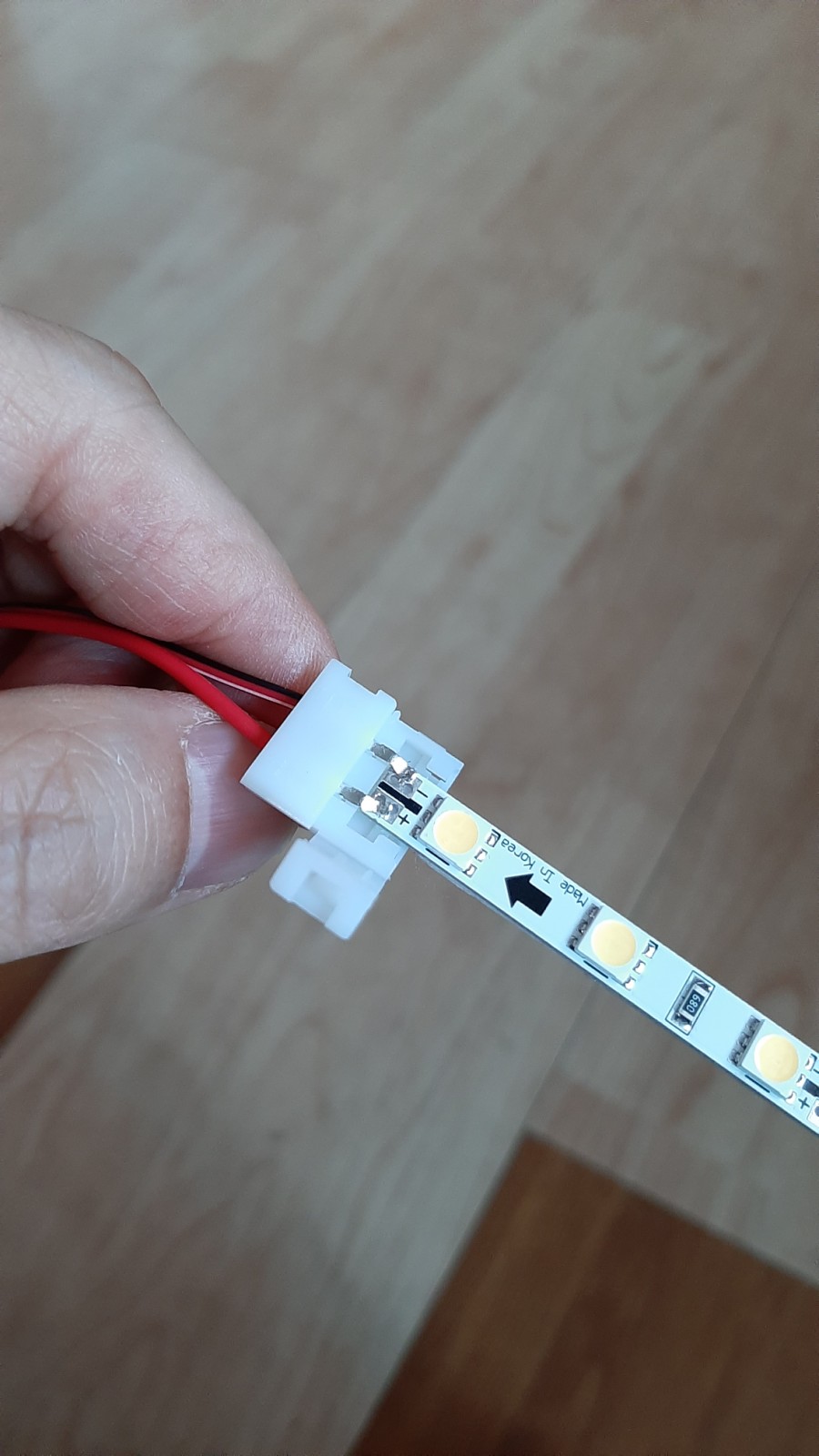

철부분을 안쪽으로 구부렸더니 이제 규격이 맞네요. 휴~

이때 조심할 것은 빨간선은 +쪽에

검정선은 -쪽에 반드시 연결하셔야 합니다.

제대로 연결이 되지 않으면 불이 들어오지 않아요.

이제 클립 뚜껑을 닫고 다른 부분도 똑같이 작업을 해줍니다.

3개의 LED모듈과 2개의 클립 연결선으로 연결 완성된 모습입니다~

이제 전원 부분만 연결하면 되지요.

클립 단색 연결잭(암)입니다.

클립을 열었더니 이놈은 철부분이 조금 다르게 생겼네요;;

롱노즈로 철부분을 안쪽으로 구부릴 수도 없네요.

이런~

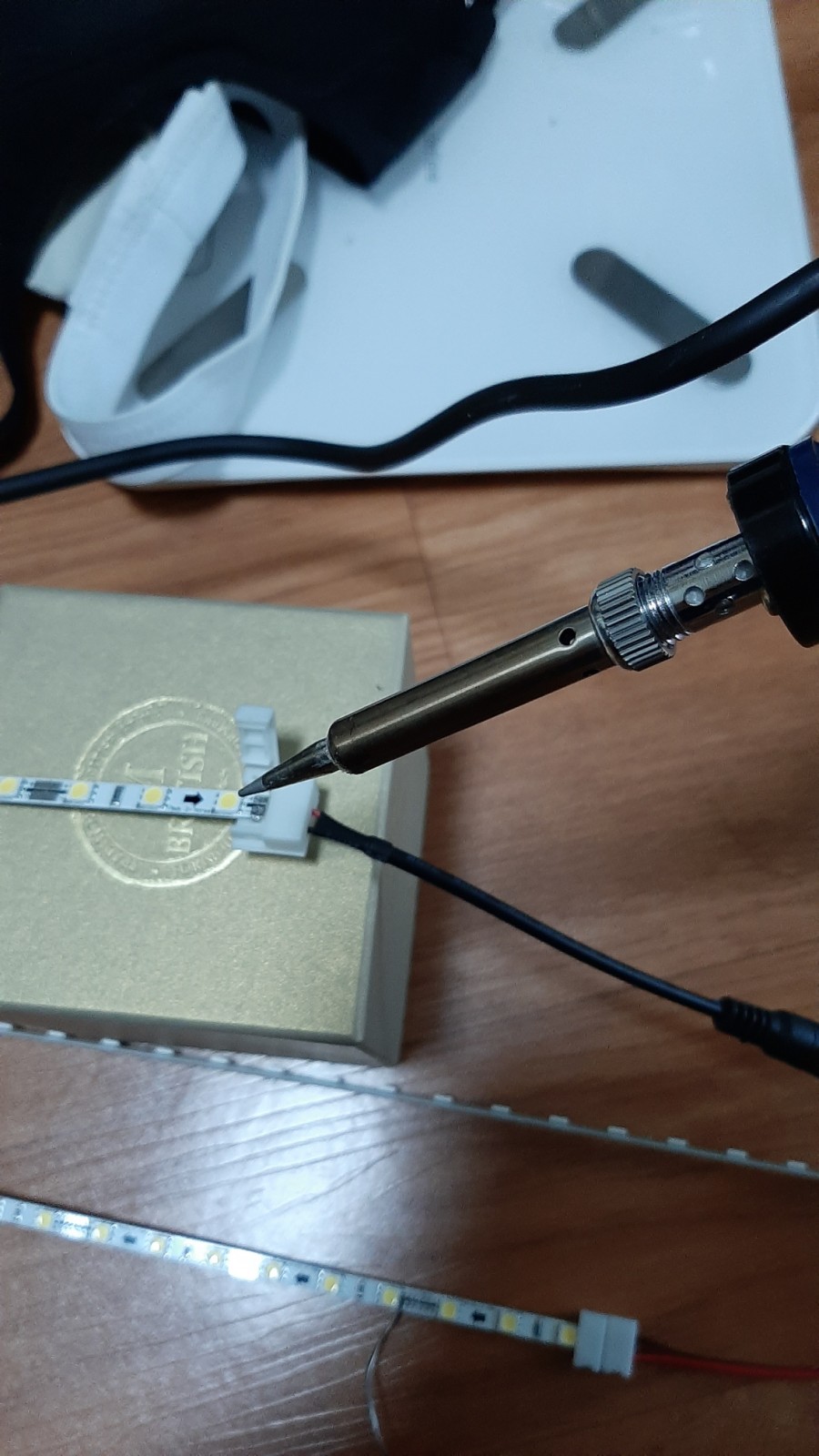

이건 어쩔 수 없이 전기인두기로 납땜하기로 했습니다.

얼마 만에 납땜질을 하는 것인가..

집에 전기인두기가 있어서 다행입니다.

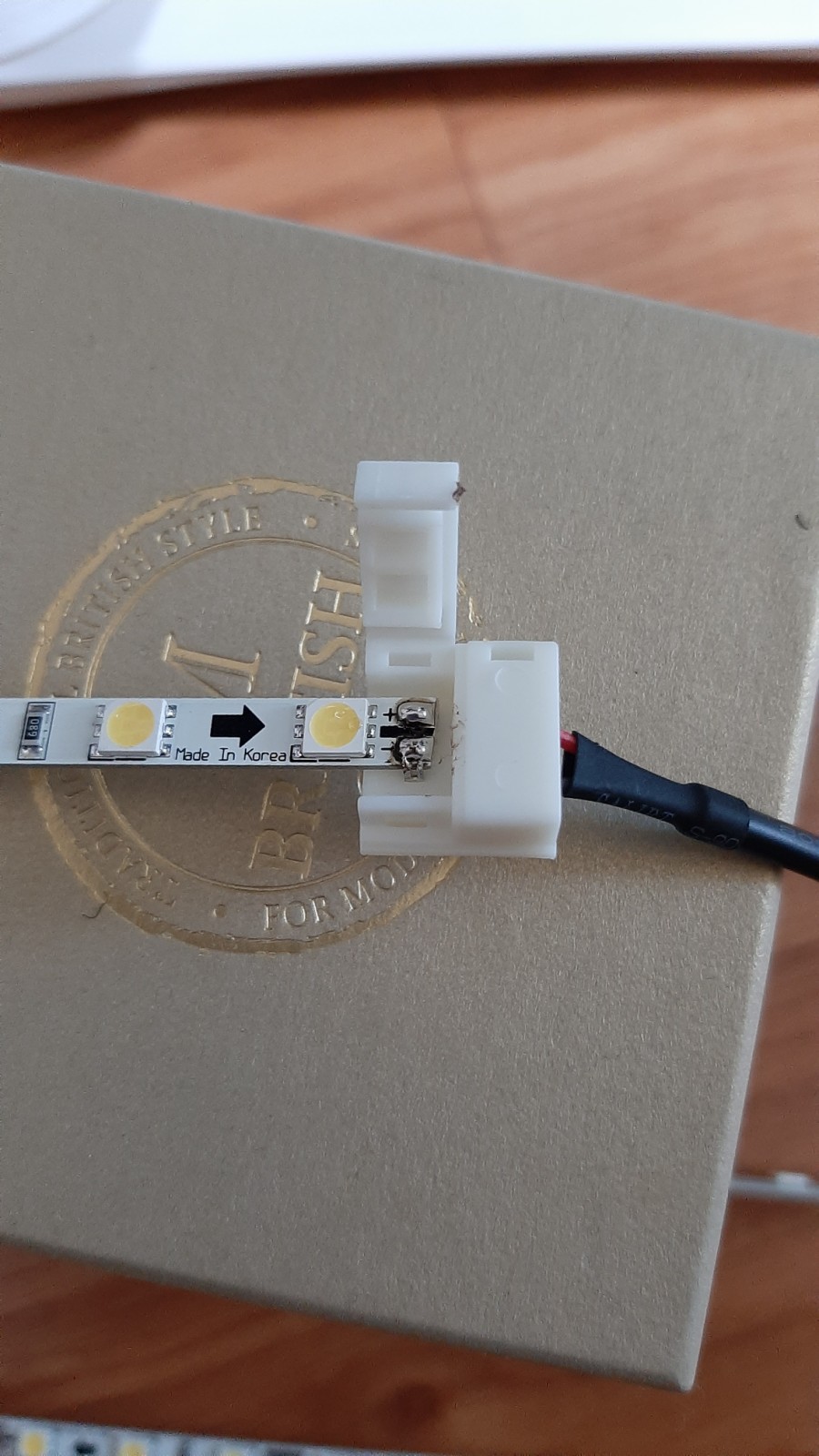

짜장~ 납땜 완료된 모습.

이제 클립 뚜껑을 닫아버립시다.

작업은 완료되었습니다.

이제 제대로 LED 불이 잘 들어오는지 테스트를 할 차례!

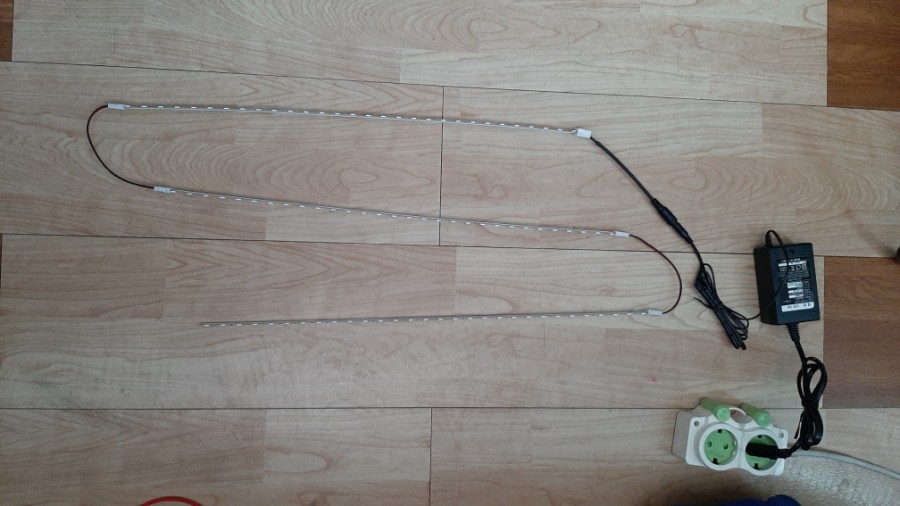

연결된 LED모듈이랑 전원 아답터랑 연결하고

콘센트에 연결합니다.

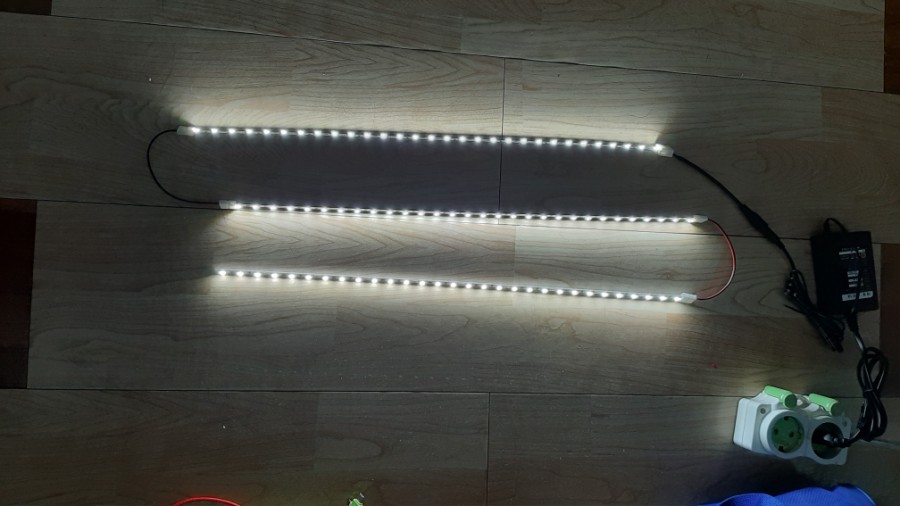

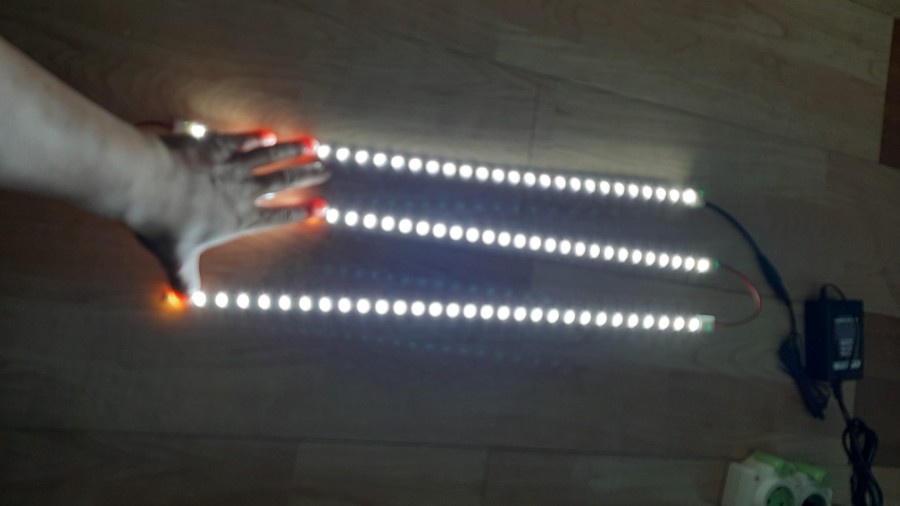

오호~ 불이 잘 들어왔네요. ㅎ.ㅎ

한 번에 성공했습니다.

방향을 틀어서 다시 한번 찰깍~

사진으로는 별로 밝지 않은 것 같은데 실제로 보면 더 환하게 보입니다.

눈이 부실 정도에요. @.@

이제 필요한 곳에 설치만 하면 끝~

부속품이 규격이 맞지 않아서 조금 고생은 했지만

그렇게 어려운 작업은 아니었습니다.

여러분들도 LED바 모듈 연결 작업을 한번 도전해 보시길..

5050칩 12V 슬림 LED바 모듈칩 셀프 설치 DIY 작업하기. LED모듈 연결방법 포스팅은 여기까지입니다~
