슬림 LED바 모듈 셀프 설치 연결방법 DIY

"5050칩 12V 슬림 LED바 모듈칩 셀프 설치 작업 DIY.

LED모듈 연결방법 "

​

​

집에서 간접조명이 필요해서 조명을 알아보던 중에

딱 맞는 사이즈가 없어서 LED바를 알아보게 되었습니다.

​

LED바 연결 방법이 어렵지 않고 자기가 원하는 사이즈에

맞게 잘라서 쓸 수 있다는 장점이 있어서 선택하게 되었어요.

​

​

12V 5050칩 슬림 LED바 모듈칩과 부자재와 아답터를 인터넷에서 구매했습니다.

​

구매한 사이트는 간접 광고가 될 것 같아서 밝히지 않겠습니다.

​

​

12V 5050칩 슬림 LED바 30구 단색(6mmX50cm) * 3개

클립 단색 확장선 * 2개

클립 단색 연결잭(암) * 1개

12V 3A 전원 아답터 * 1가

​

총 가격은 배송비까지 포함해서 18000원 정도에 구매했습니다.

​

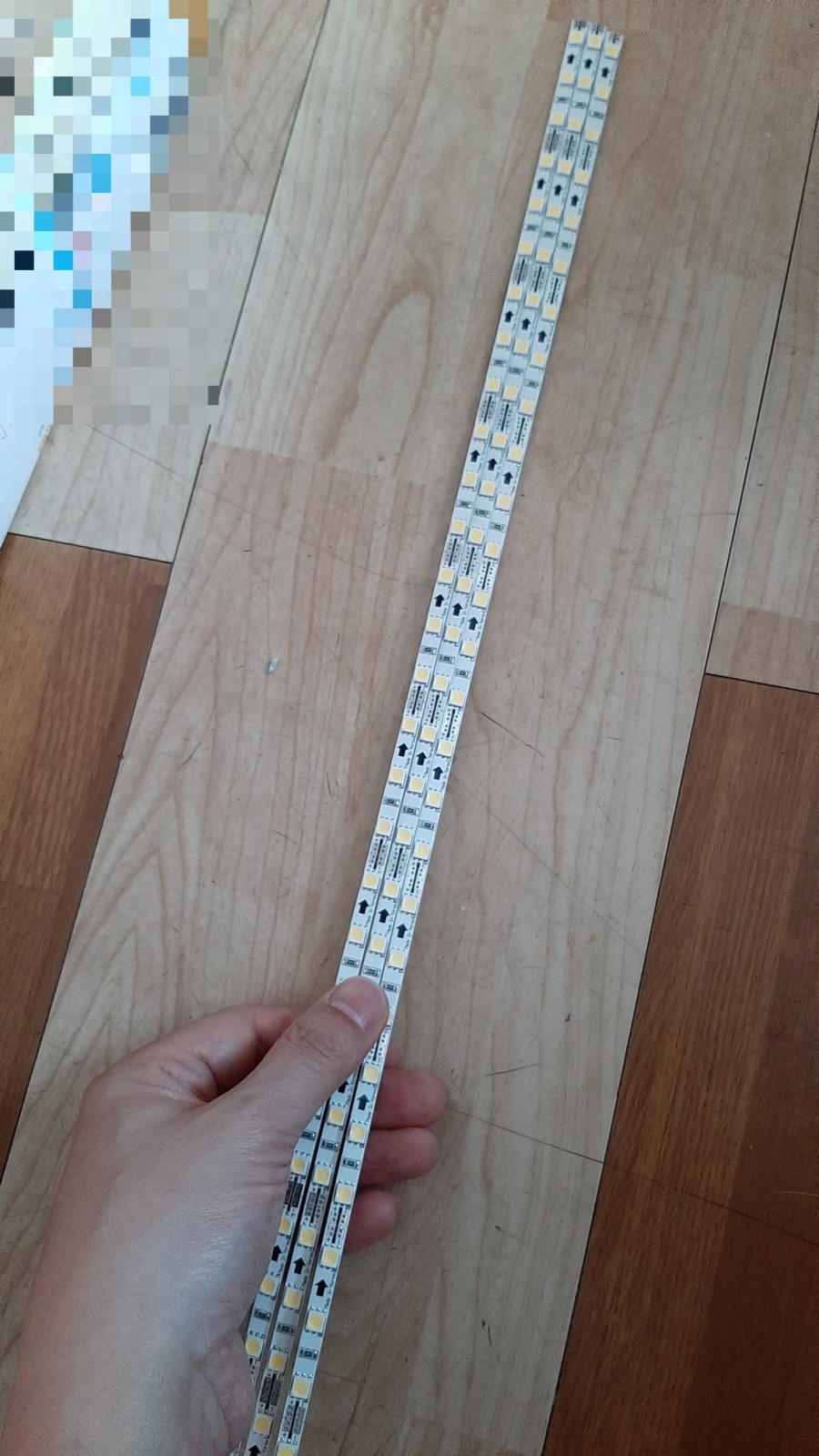

5050칩 슬림 LED바입니다.

​

3개 주문했는데 3개가 붙어있어서 가위로 잘라서 분리했습니다.

​

LED바 길이가 하나당 50cm이고 LED가 30개 달려있어요.

​

색상은 주광색(흰색) 6500K입니다.

​

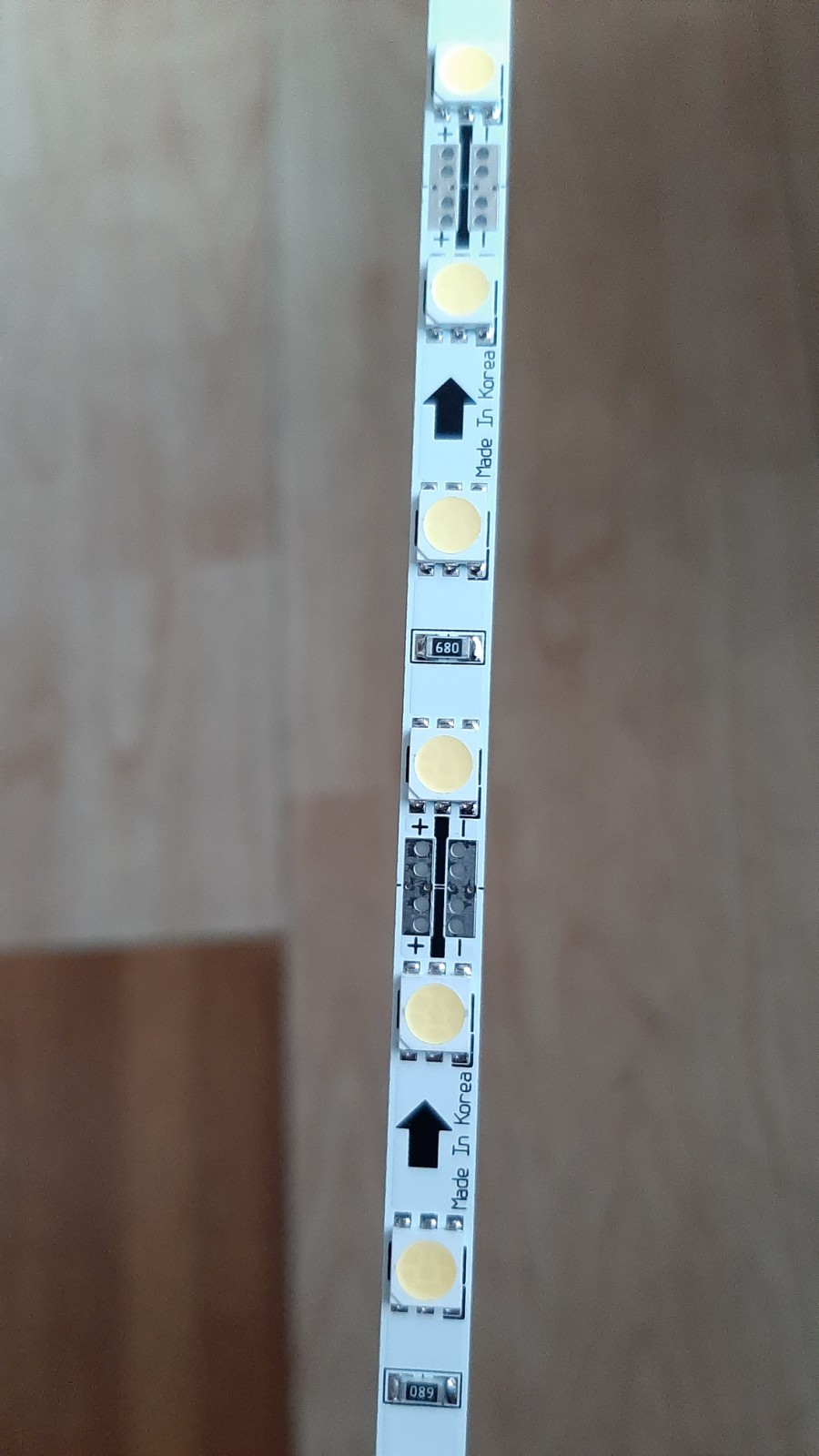

LED칩을 확대해서 보면 이렇게 생겼습니다.

​

메드인 코리아(Made In Korea)라고 적혀있네요. ㅎ

​

재단을 원하시면 + -가 표시되어 있는 점선 부분을 가위로 자르시면 됩니다.

​

다른 곳을 자르시면 안됩니다. LED바를 못써요.

​

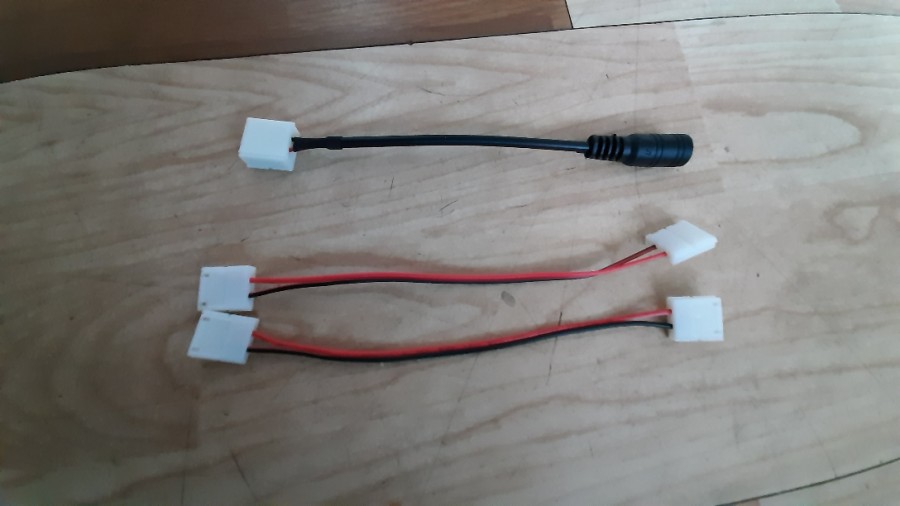

클립 단색 확장선 (연결 커넥터) 2개, 클립 단색 연결잭(암)입니다.

​

클립 단색 화장선을 두 개의 LED칩을 연결할 때 사용하는 것이고

클립 단색 연결잭(암)은 전원 아답터와 연결할 때 사용하는 것입니다.

​

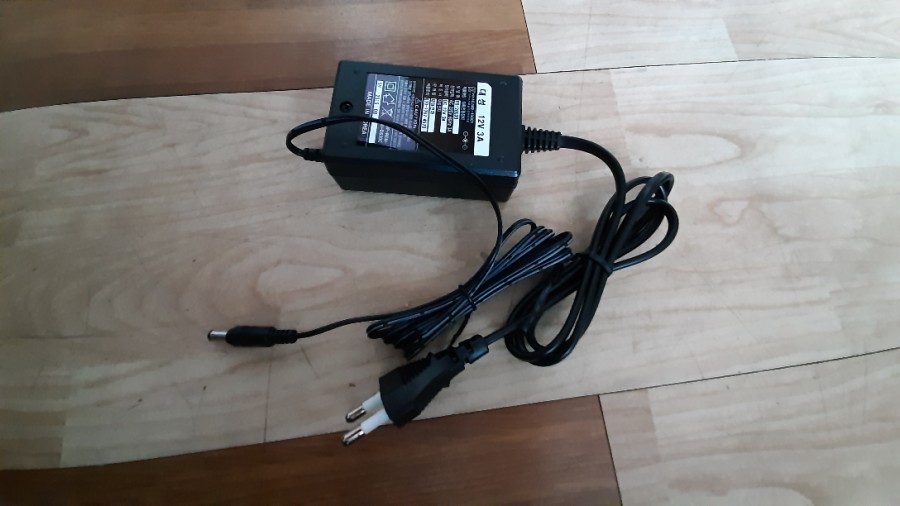

12V 3A 전원 아답터입니다.

LED모듈칩이 12V용이니 당연히 전원도 12V를 사용해야겠죠.

​

LED모듈칩 길이가 1.5m 정도면 전류 3A의 아답터를 써야 한다고 해서 3A 짜리로 구매했습니다.

​

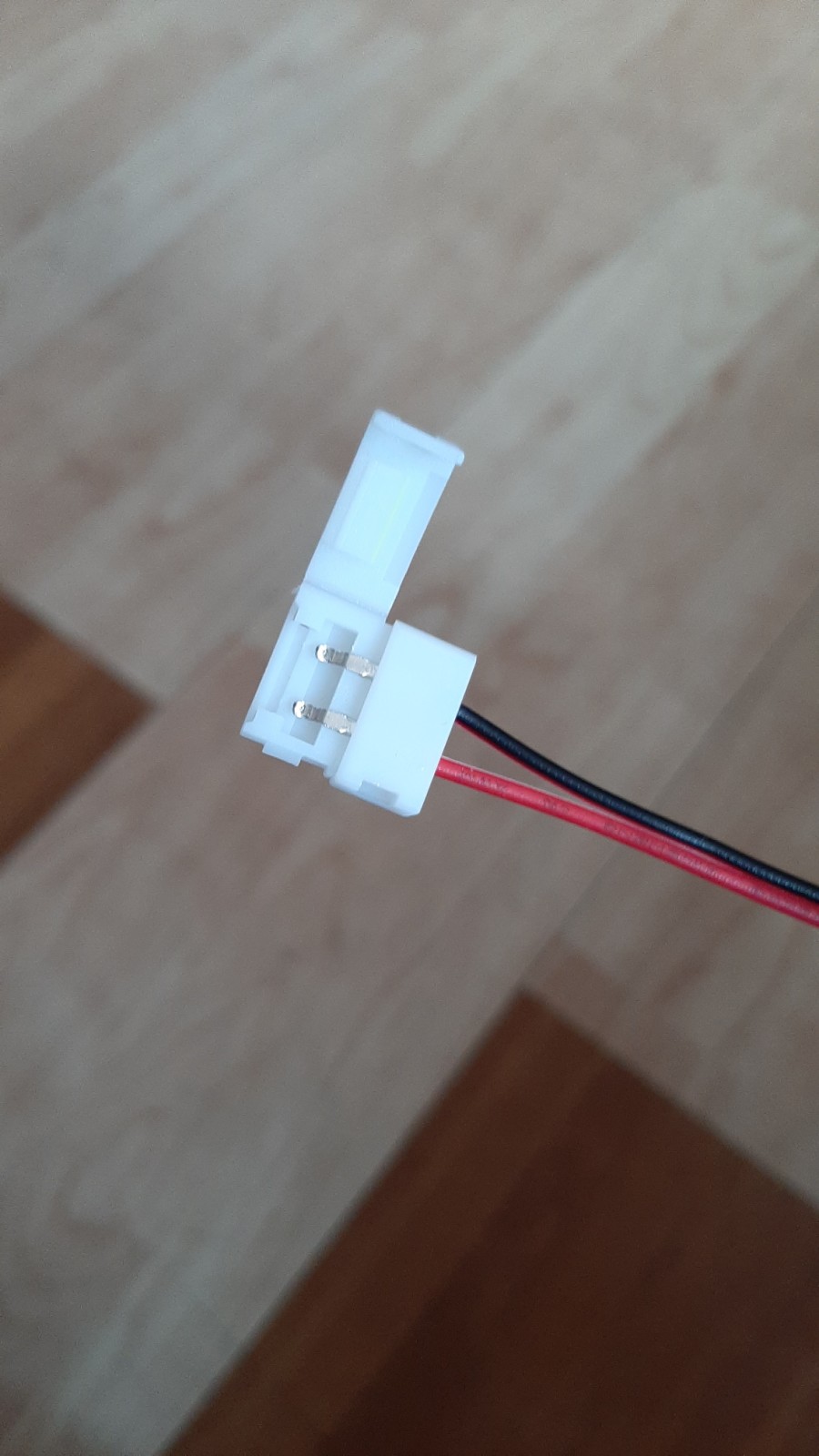

클립 단선 연결선은 이렇게 생겼습니다.

뚜껑을 열어서 홈에다가 LED칩을 끼워서 뚜껑을 닫는 방식입니다.

​

어라? 근데 클립 단선 연결선 규격이 LED모듈칩 규격하고 맞지가 않네요. 헐~

맞는 걸 제대로 보내주던가 이게 뭡니까~?!

​

반품할 시간도 없고 반품하기도 귀찮아서 그냥 손을 봐서 쓰기로 했습니다.

​

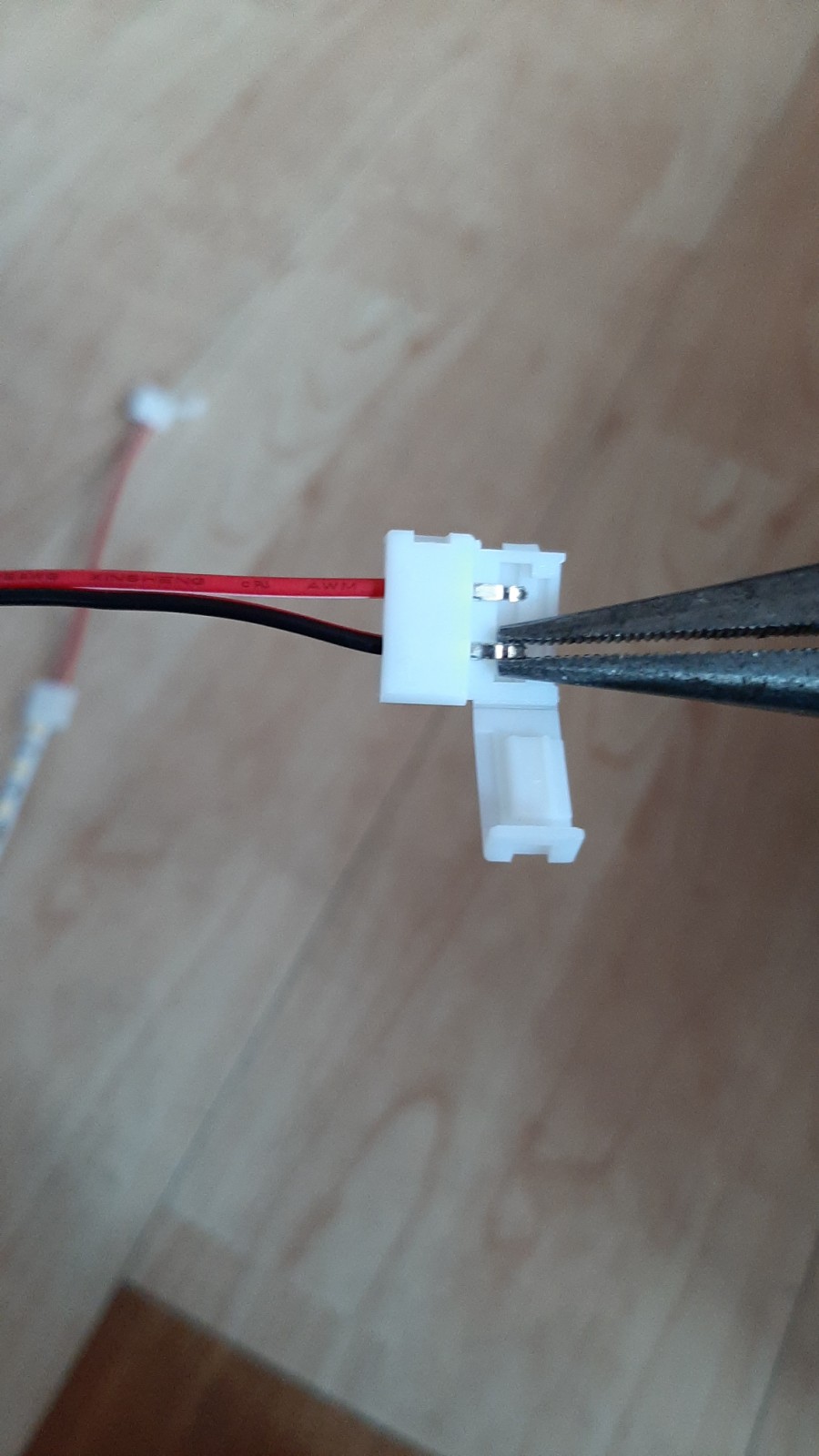

롱노즈로 철로 된 부분을 약간 안쪽으로 구부립니다.

이때 너무 힘을 주고 구부리면 철이 부려질 수 있으니 조심!

​

철부분을 안쪽으로 구부렸더니 이제 규격이 맞네요. 휴~

​

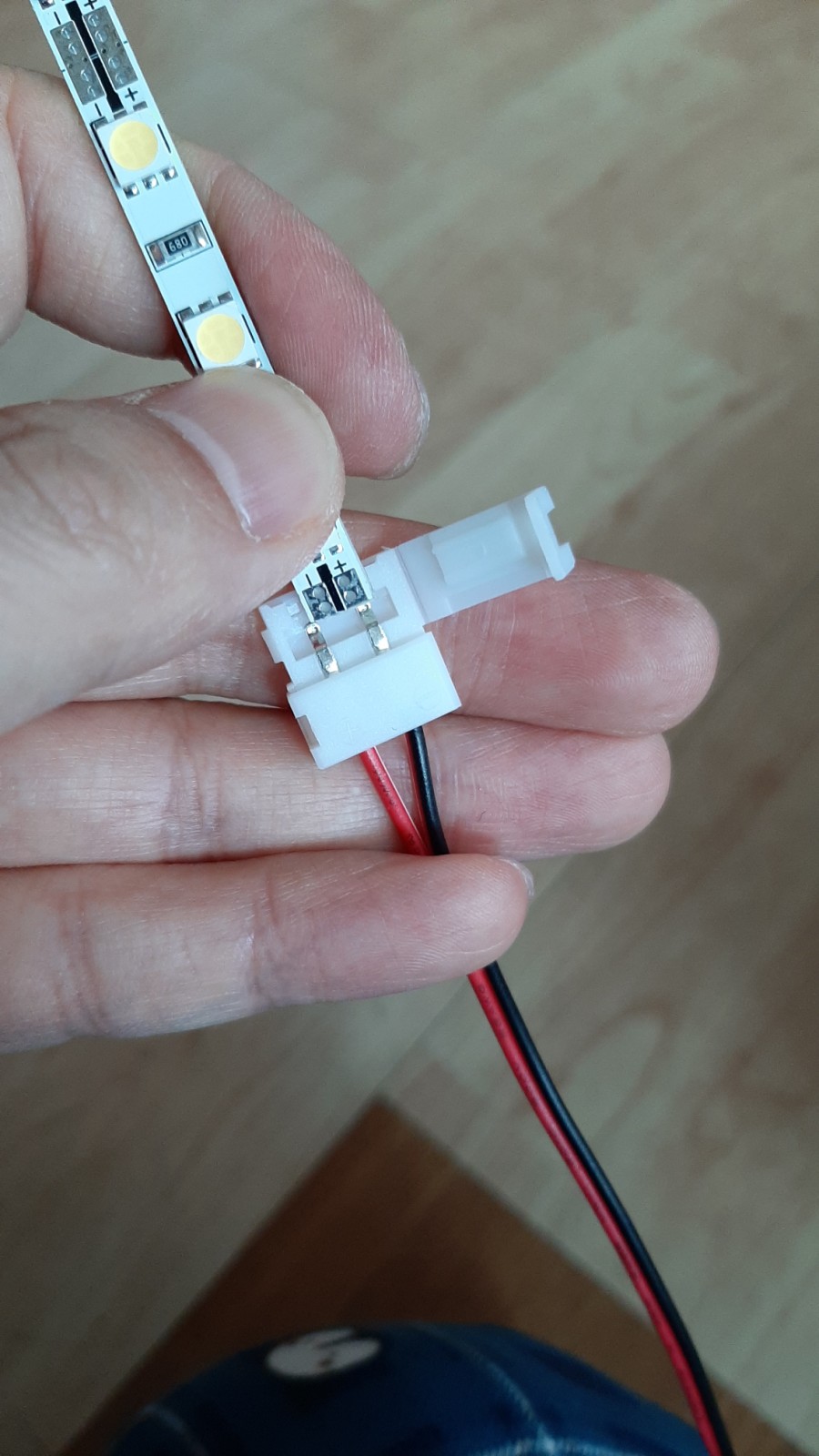

이때 조심할 것은 빨간선은 +쪽에

검정선은 -쪽에 반드시 연결하셔야 합니다.

​

제대로 연결이 되지 않으면 불이 들어오지 않아요.

​

이제 클립 뚜껑을 닫고 다른 부분도 똑같이 작업을 해줍니다.

​

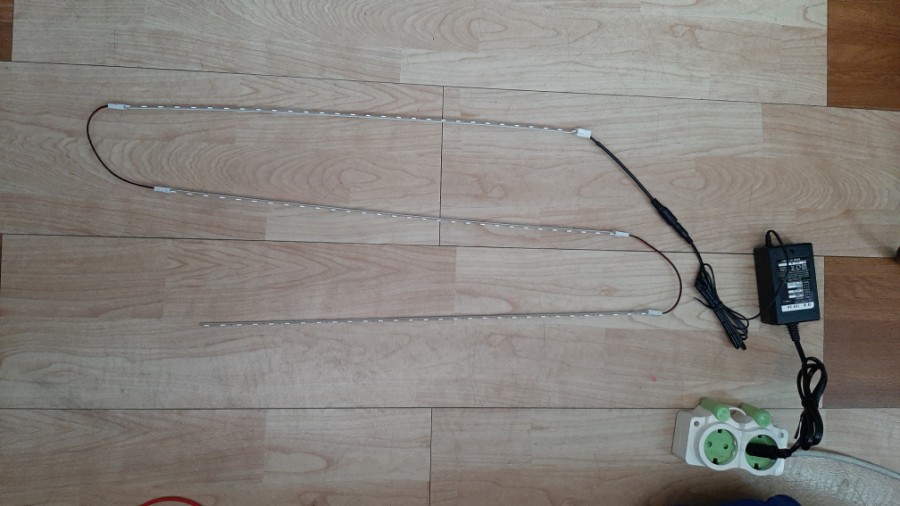

3개의 LED모듈과 2개의 클립 연결선으로 연결 완성된 모습입니다~

​

이제 전원 부분만 연결하면 되지요.

​

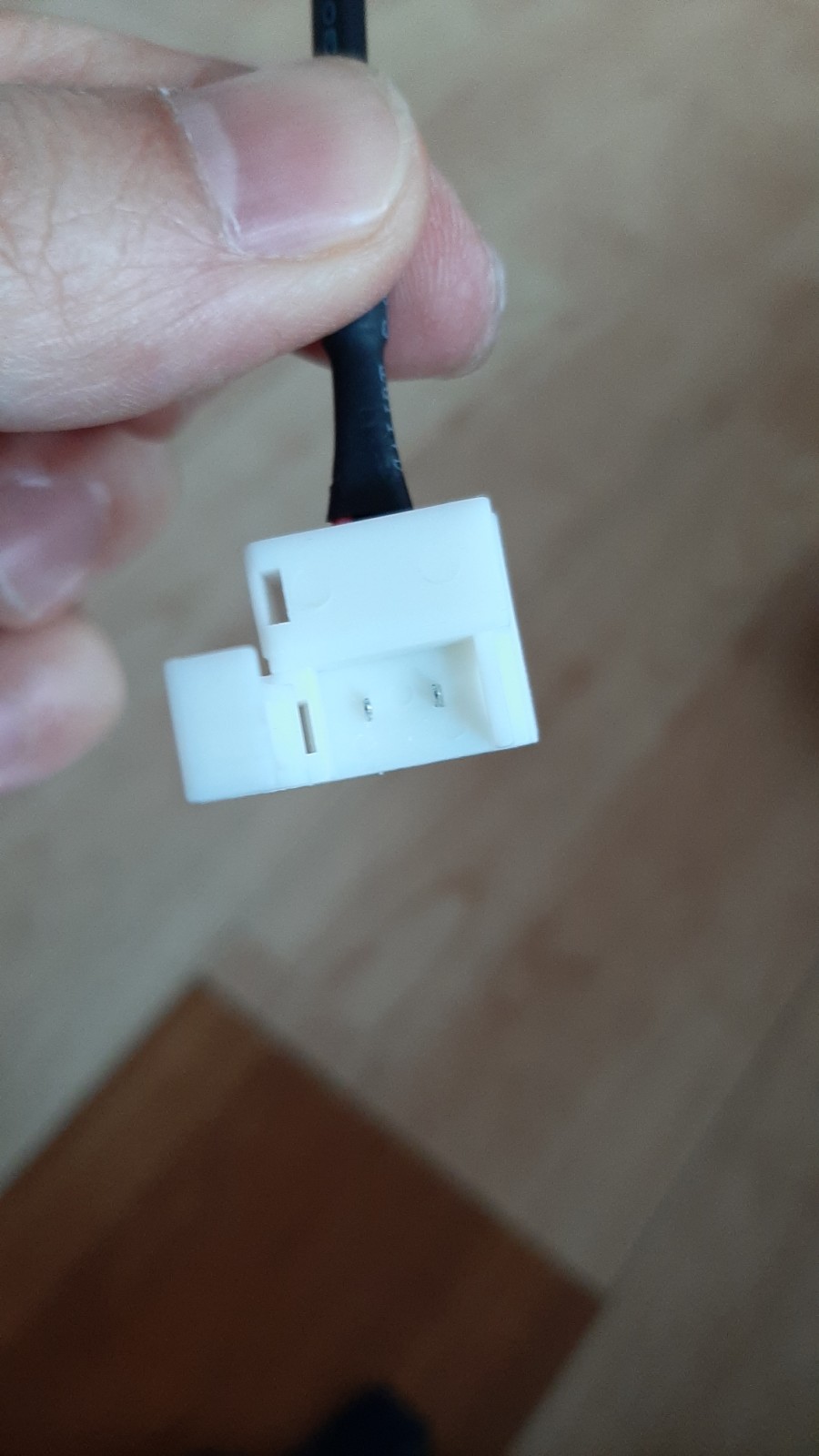

클립 단색 연결잭(암)입니다.

클립을 열었더니 이놈은 철부분이 조금 다르게 생겼네요;;

롱노즈로 철부분을 안쪽으로 구부릴 수도 없네요.

이런~

​

이건 어쩔 수 없이 전기인두기로 납땜하기로 했습니다.

​

얼마 만에 납땜질을 하는 것인가..

집에 전기인두기가 있어서 다행입니다.

​

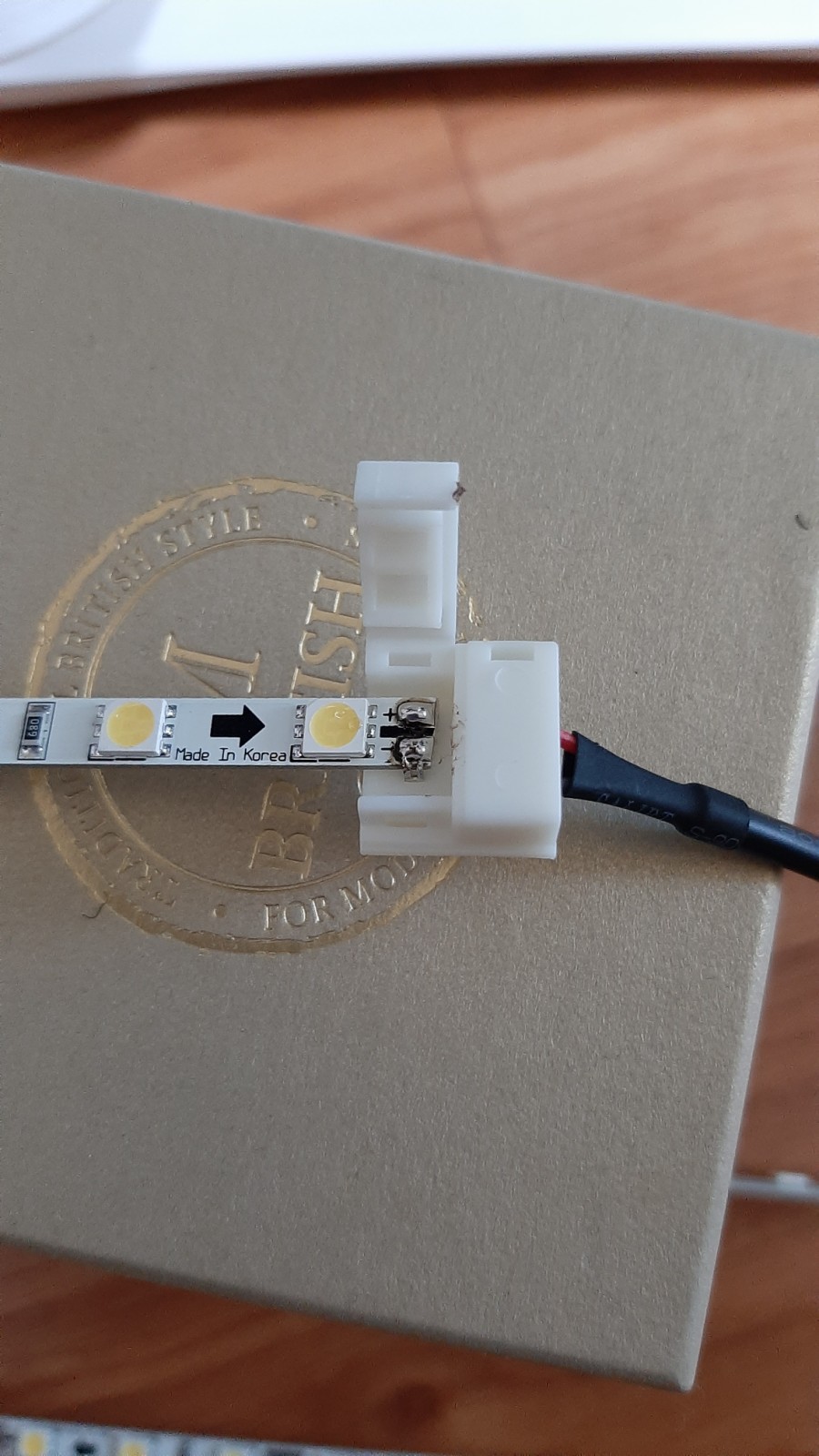

짜장~ 납땜 완료된 모습.

이제 클립 뚜껑을 닫아버립시다.

​

작업은 완료되었습니다.

​

이제 제대로 LED 불이 잘 들어오는지 테스트를 할 차례!

​

연결된 LED모듈이랑 전원 아답터랑 연결하고

콘센트에 연결합니다.

​

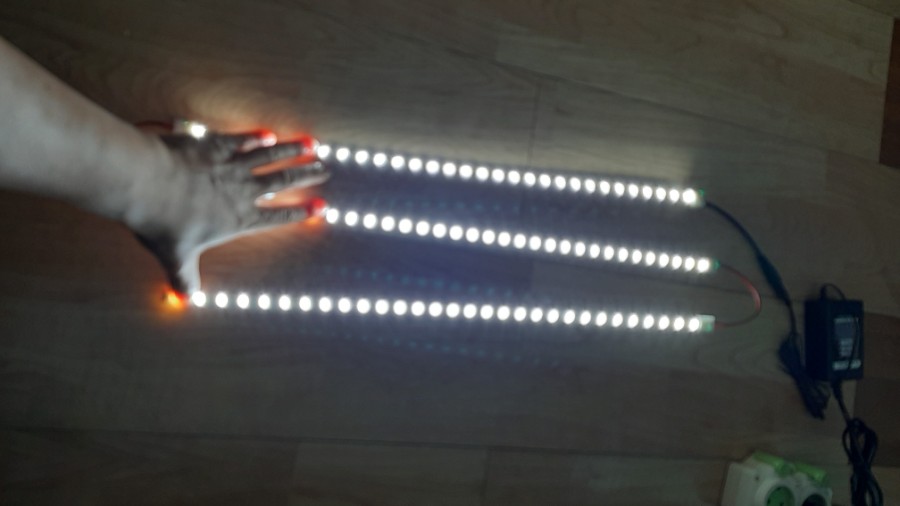

오호~ 불이 잘 들어왔네요. ㅎ.ㅎ

한 번에 성공했습니다.

​

방향을 틀어서 다시 한번 찰깍~

​

사진으로는 별로 밝지 않은 것 같은데 실제로 보면 더 환하게 보입니다.

눈이 부실 정도에요. @.@

​

이제 필요한 곳에 설치만 하면 끝~

​

부속품이 규격이 맞지 않아서 조금 고생은 했지만

그렇게 어려운 작업은 아니었습니다.

​

여러분들도 LED바 모듈 연결 작업을 한번 도전해 보시길..

​

5050칩 12V 슬림 LED바 모듈칩 셀프 설치 DIY 작업하기. LED모듈 연결방법 포스팅은 여기까지입니다~
