DIY 마스크 소독 UV-C 자외선 살균기 만들기


"UV-C 자외선 살균기 만들기 DIY

일회용 마스크, 면마스크, 칫솔, 휴대폰, 장난감 등 소독하는 방법"

코로나19때문에 일회용 마스크 구하기도 하늘의 별 따기보다 어려운 요즘...

마스크를 한번 쓰고 버리기는 아깝고

계속 쓰고 다니자니 찝찝하고..

그래서 오늘은

마스크를 안전하게 소독, 살균할 수 있는

UV-C 자외선 살균기를 만들어보도록 하겠습니다.

준비물 : 수납박스, 자외선 살균램프(UV-C), 살균램프용 안정기, 램프 소켓, 램프 고정 고리,

전원코드, 전원 플러그, 전기 테이프, 양면테이프, 알루미늄 호일, 나사, 케이블타이, 펜치, 드라이버, 전동드릴

마스크 소독 살균기를 만들기 전에

먼저 자외선 살균램프에 대해 알아보겠습니다.

자외선 살균램프는 UV-C의 자외선 중에서 가장 살균력이 강한 253.7nm의

단파 자외선이 풍부하게 발생하여 각종 세균, 바이러스, 곰팡이를 99.9% 살균하는 램프입니다.

태양에서 나오는 자외선에는 UV A, B, C가 있는데 이 중에 UV-C가 살균작용을 하는 자외선입니다.

자외선에 의한 살균은 세균, 바이러스, 곰팡이 등에 대부분 세균에 효과적이며,

살균 램프를 점등시키는 것만으로 유해 세균을 없앨 수 있습니다.

사용 분야는 젖병소독, 식기소독, 수저 살균, 칫솔살균, 마스크 살균 등

※ 살균램프 취급 시 주의사항

점등된 UV자외선 램프는 눈으로 직접 보거나 신체에 접촉되지 않도록 조심하세요.

인터넷으로 주문한 UV자외선 살균기 재료들이 도착했습니다.

집에 적당한 크기의 박스가 없어서 다이소에서 5000원 주고 샀습니다.

앞쪽이 열리는 방식이라 사용하기에 편할 것 같더라고요.ㅎ

앞 뚜껑을 열어서 안으로 물건들을 집어 놓을 수 있어요.

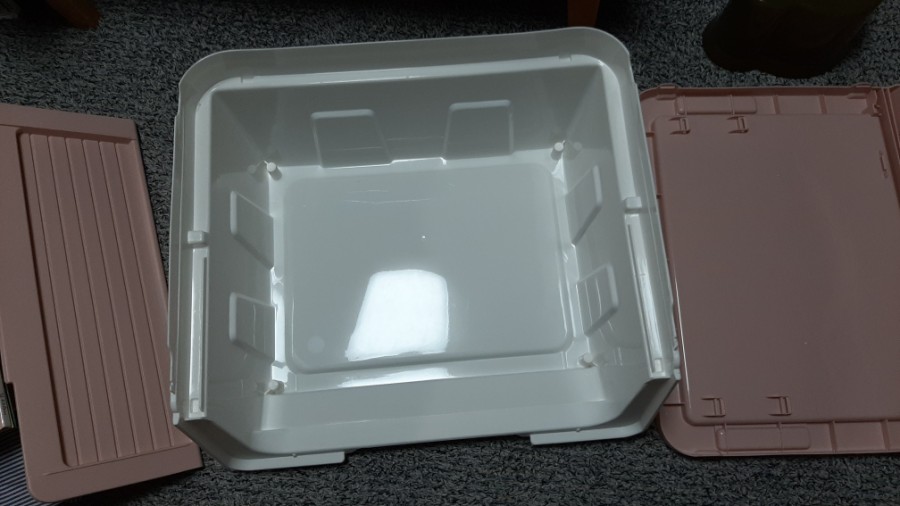

다이소 수납박스를 분리해보면 이렇게 3등분 됩니다.

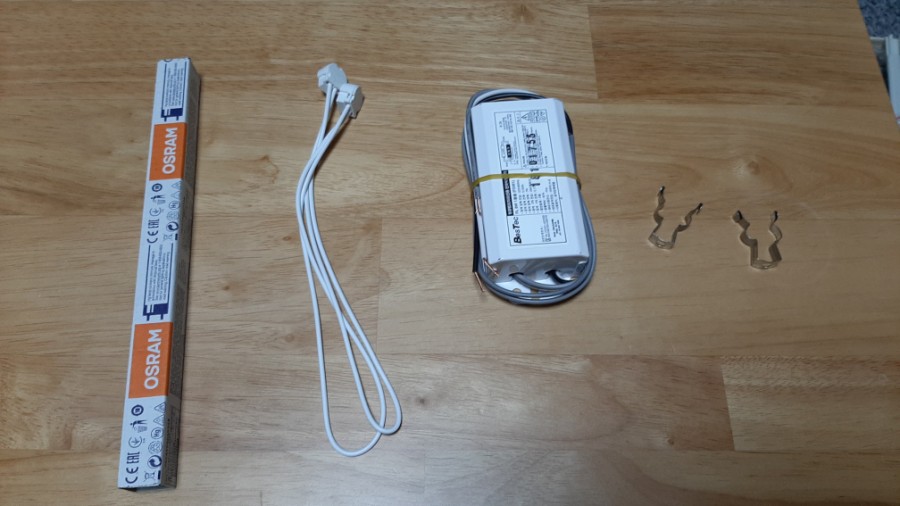

자외선 살균기 자재들을 살펴볼까요.

제일 왼쪽부터 오스람 UV-C 살균등(6W)입니다.

그 옆에 하얗고 긴 것이 등을 끼우는 소켓이고요.

살균등 양쪽에 끼워야 하니 두 개 주문했습니다.

그리고 네모 모양인 것이 6W 전등용 안정기입니다.

안정기는 살균등과 와트(W) 수가 같은 걸 구매하셔야 합니다.

제일 오른쪽은 등을 고정시키는 고정 고리입니다.

이것도 두 개 있어야겠죠.

살균등은 오스람(6W)꺼로 구매했습니다.

가격은 3500원 정도에 구매했어요.

살균등은 4w, 6w, 8w, 10w 등 여러가지가 있는데

램프의 길이에 따라 와트(W) 수가 높아집니다.

참고로 6W 살균등은 길이가 21cm정도 됩니다.



UV자외선 램프를 10~20초 정도 비추게 되면 99.9% 세균을 박멸할 수 있다고 합니다.

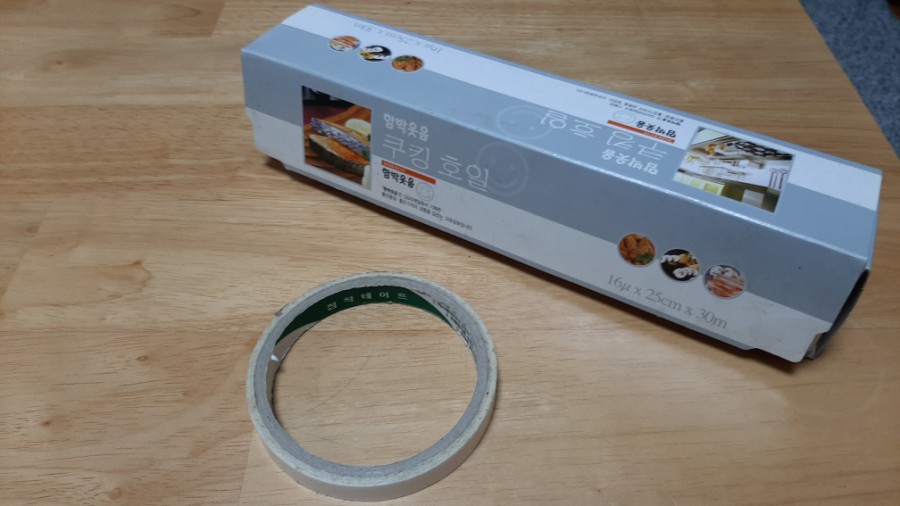

그리고 또 필요한 게 양면테이프와 알루미늄 호일입니다.

수납 박스 안쪽에 알루미늄 호일을 붙여서

살균등 불빛이 박스 벽이나 바닥에 반사되면서

살균 효과를 더 좋게 하기 위함입니다.

먼저 양면테이프를 알맞게 잘라서 박스에 먼저 군데군데 붙여 줍니다.

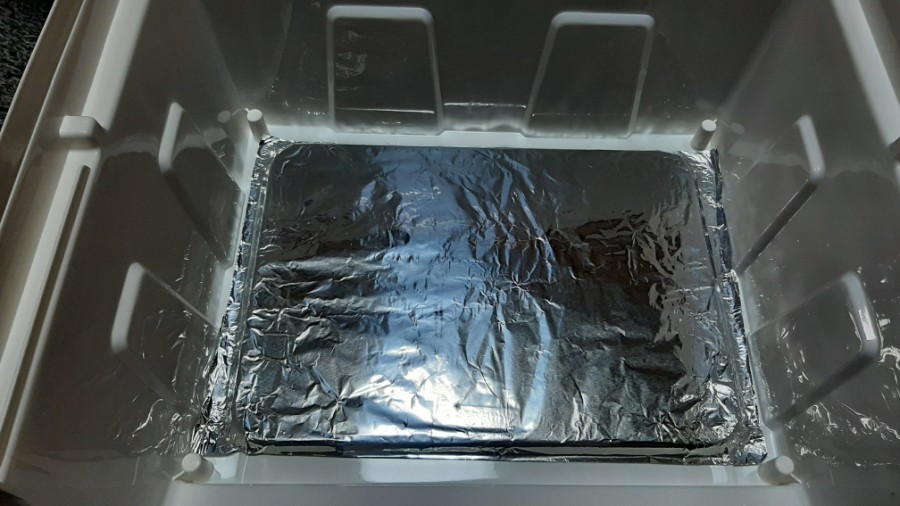

그리고 알루미늄 호일을 적당한 크기로 자른 다음 박스에 붙여주세요.

박스 옆면도 같은 방법으로 호일을 붙입니다.

짜장~

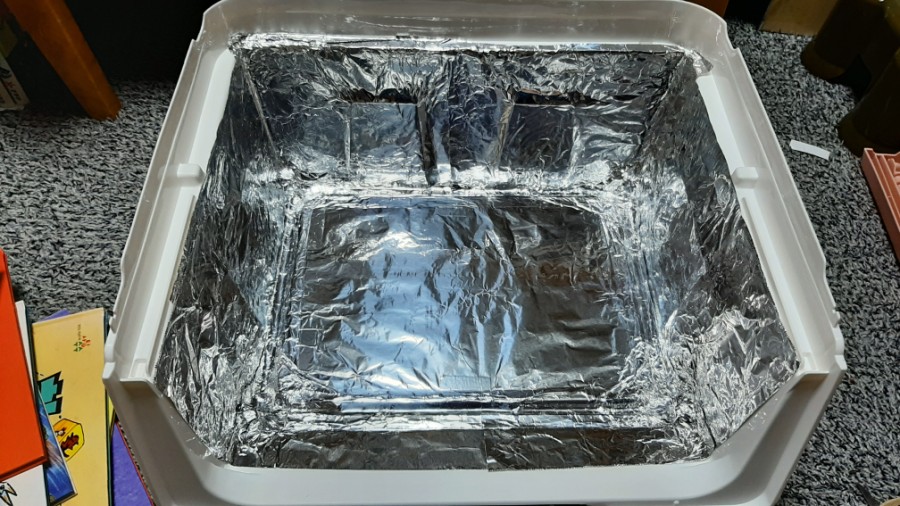

박스 안쪽 알루미늄 호일 작업 완료~

별거 아닌 것 같은데

이 작업을 하는데 시간이 쾌 걸리더군요;;

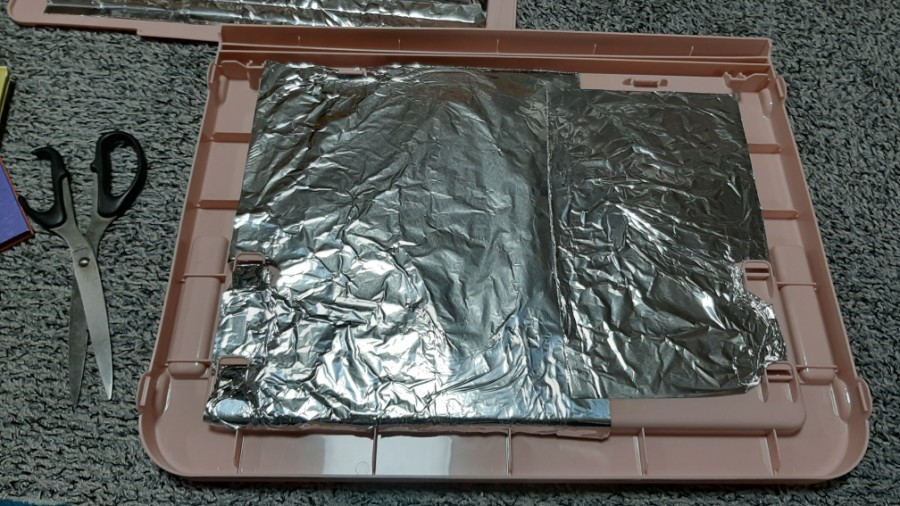

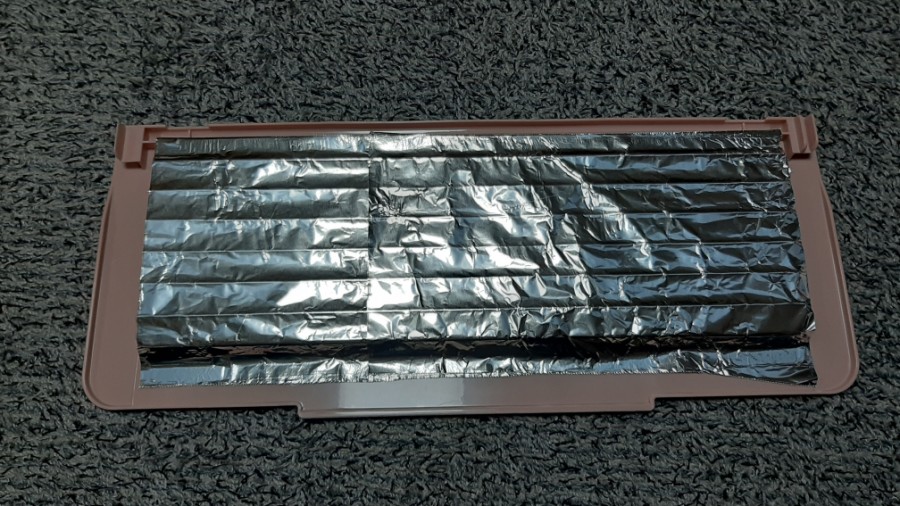

앞쪽 뚜껑도 알루미늄 호일로 붙여줍니다.

위에 뚜껑도 호일을 붙여줍니다.

나중에는 귀찮아서 대충 붙였어요. ㅎ

양면테이프의 잔해들 ㅎㄷㅎㄷ

양면테이프가 엄청나게 들어갔어요. ㅎ

회로 구성은 대충 이렇습니다.

안전기의 검은색, 흰색은 전원선이고 나중에 전원 케이블하고 연결하시면 되고

안정기 양쪽의 2가닥씩 나온 회색 선어 램프 소켓을 각각 연결하시면 됩니다.

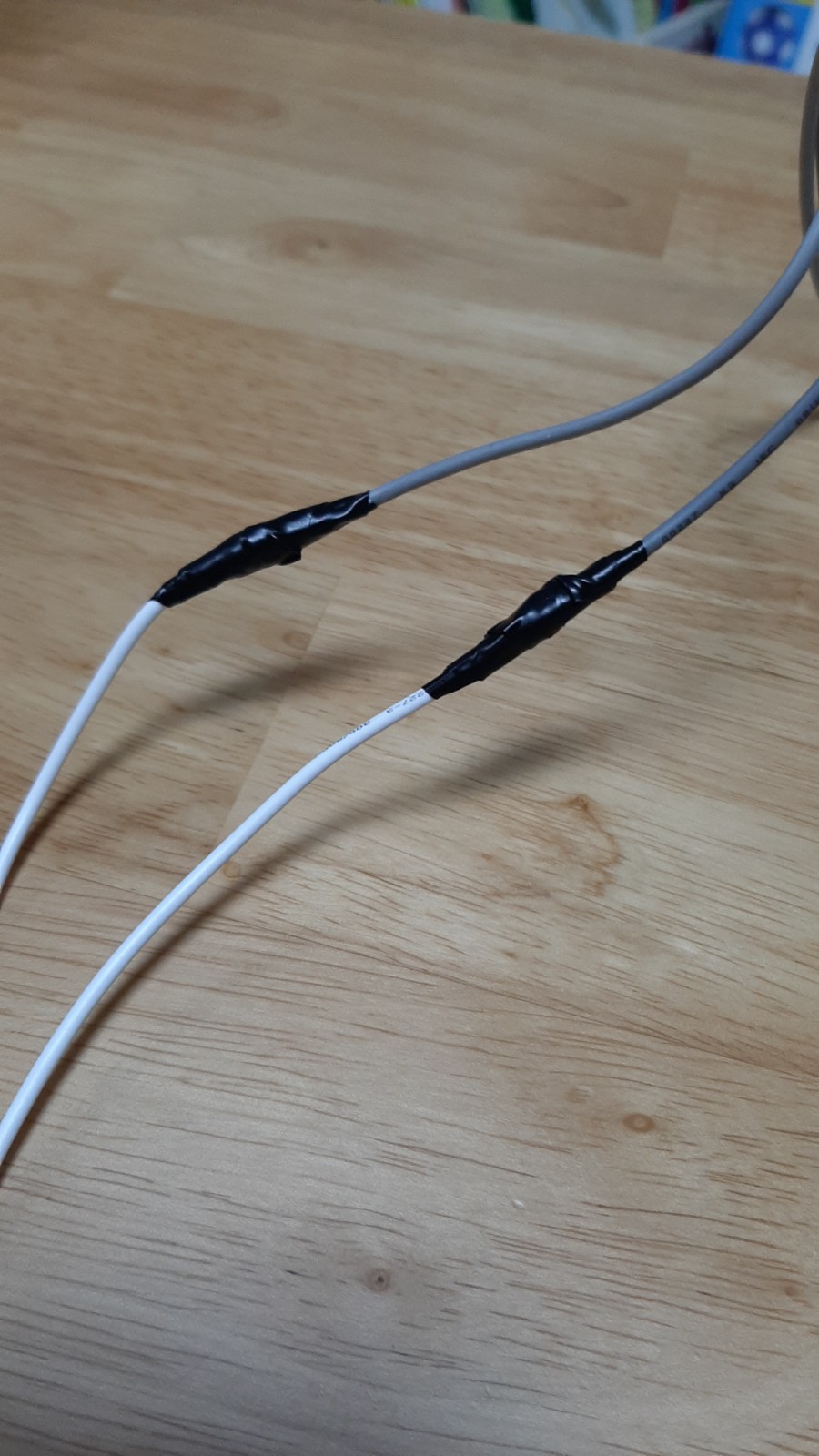

안정기의 회색 선과 램프 소켓의 선을 연결한 상태입니다.

연결하고 나서 전기 테이프로 감았습니다.

수납박스 위 뚜껑에 램프 고정 고리의 위치와 안정기의 위치를 잡아서

나사(피스)를 드라이버로 돌려서 고정합니다.

지저분한 선들은 깔끔하게 케이블타이로 고정시킵니다.

박스 위에서 본 모습.

나서가 튀어나온 게 보이시죠? ㅎ

램프 고정 고리나 안정기를 고정시킬 때

가능하면 짧은 나사로 고정시키면 위에서 잘 보이지 않습니다.

이제 전원 선을 빼야 하는데

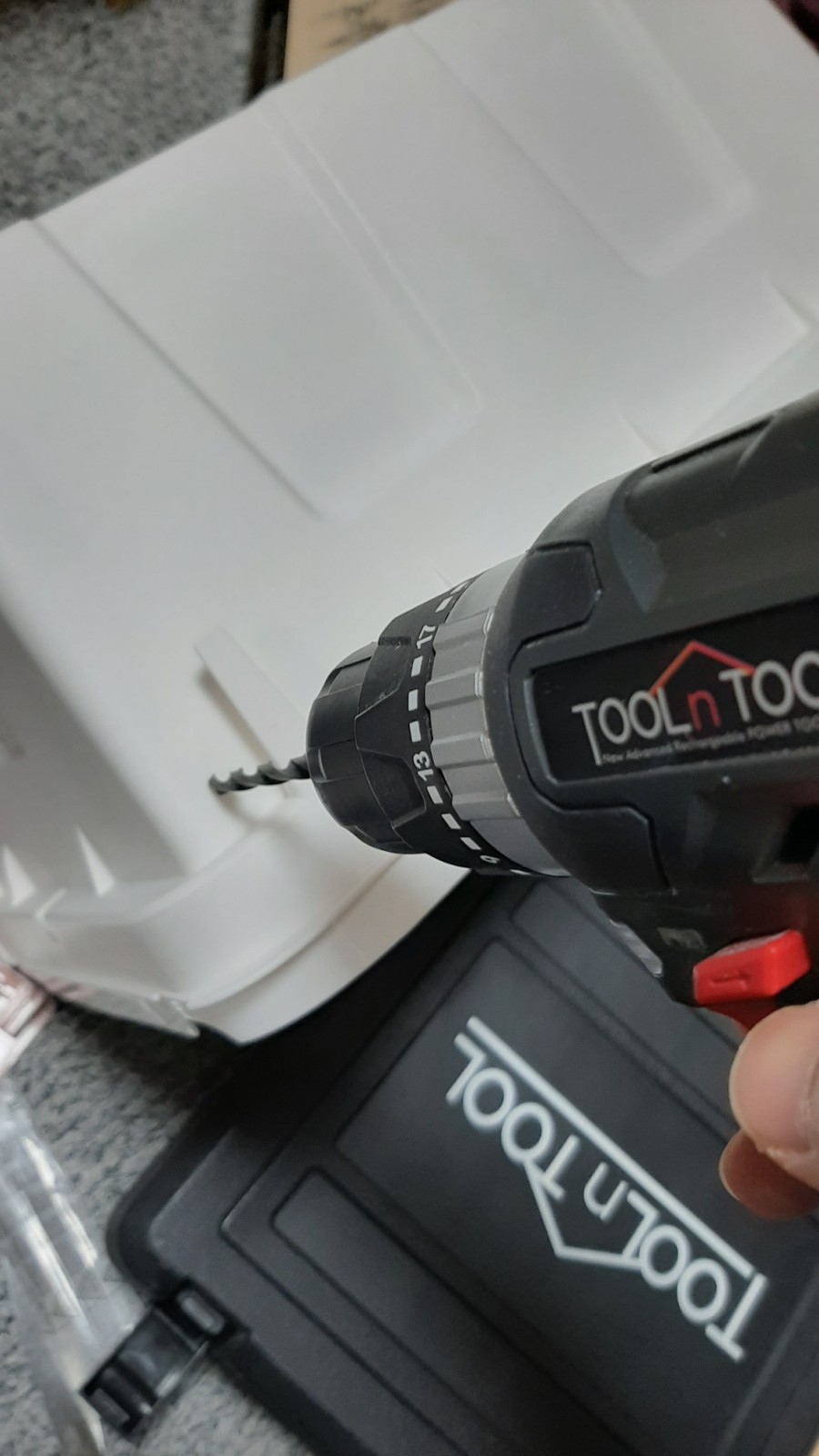

박스 뒤쪽에 전동드릴로 전원코드가 들어갈 수 있도록

구멍을 내줍니다.

요렇게요~

구멍은 전원코드가 딱 들어갈만한 사이즈로..

전원 케이블을 구멍 안으로 집어넣습니다.

구멍으로 집어넣었던 전원코드와

안정기 전원선을 하나씩 연결합니다.

연결하고 나서 전기 테이프로 감아야겠죠~

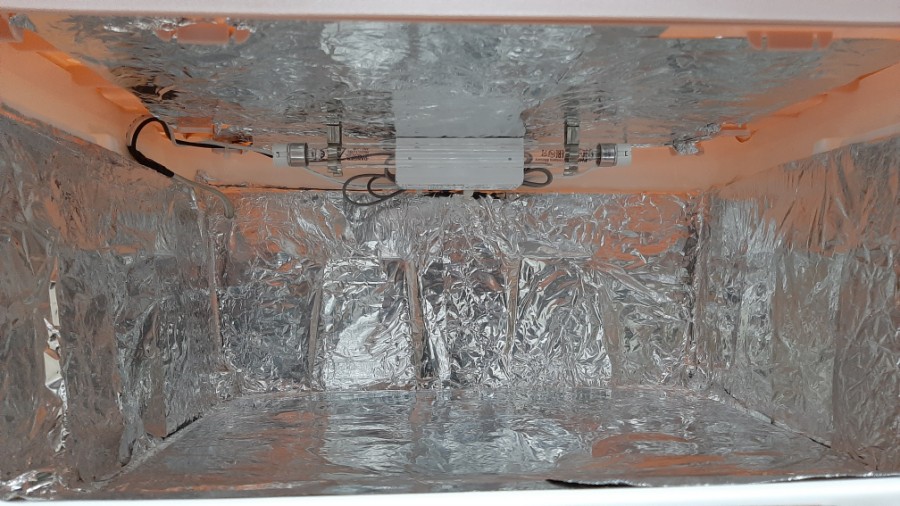

살균 램프와 안정기 그리고 전원코드까지 연결된 모습입니다.

이제 불이 잘 들어오는지 테스트해봐야겠죠~ㅎ

짜장~!

살균등의 파랑 불빛이 잘 들어오네요 야호~

이때 불빛은 눈으로 직접 보시면 안 됩니다.

자외선 살균기 만들기가 완료되었으니

이제 본격적으로 살균작업을 해야겠죠.

일단 칫솔과 컵을 욕실에서 가져왔습니다.

살균기 박스 안에 집어넣고 전원 ON~

10~20초 정도면 살균이 가능한데

30초 정도 그냥 놔뒀습니다.

살균을 하고 나면 살균이 됐는지 안됐는지

눈으로 확인할 수는 없지만

살균이 되었구나~ 하고 생각하면 됩니다 ㅎ

이제 면마스크들과 일회용 마스크도 소독 살균을 해볼까요~

스위치~ ON~!

마스크들도 이렇게 매일매일 소독 살균해 주면 될 것 같습니다.

마스크 소독 자외선 살균기를 만드는데 비용은

6w 오스람 살균램프 : 3570원

T5램프 소켓 200mm X 2 : 1940원

6w 형광등용 안전기 : 5360원

다이소 수납박스 : 5000원

나머지는 집에 있던 재료로 해서 총 15870원에 만들 수 있었습니다!

이제 값비싼 자외선 살균기를 사지 않고도

쉽고 간단하게 면마스크나 일회용 마스크, 휴대폰, 칫솔, 아이 장난감 등을 소독 살균할 수 있고

코로나 바이러스나 각종 세균들로부터 조금은 안심하고 생활할 수 있을 것 같습니다.
